Эксплуатация вытяжного шкафа в российском климате обходится дорого. Зимой в Москве при температуре ниже минус двадцати каждый кубометр воздуха, который шкаф выбрасывает наружу, нужно заменить свежим и нагреть с минус двадцати до комнатной температуры. Счета за отопление при этом серьёзные, а большинство российских лабораторий до сих пор используют шкафы с постоянным расходом воздуха, которые работают на максимуме независимо от того, пользуется ими кто-то или нет.
Что меняет система VAV

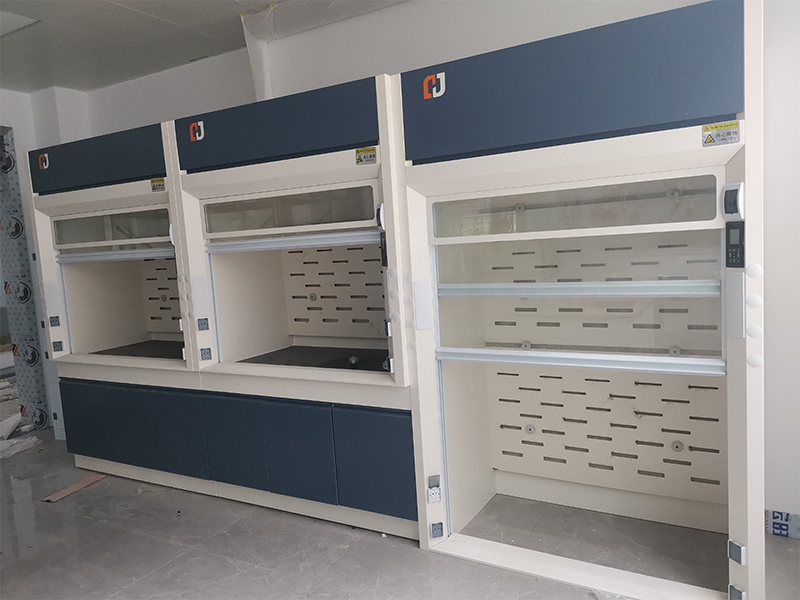

Вытяжной шкаф с переменным расходом воздуха регулирует объём вытяжки в зависимости от положения створки. Створка полностью открыта — максимальный расход для поддержания скорости 0,5 м/с. Створка наполовину закрыта — расход пропорционально снижается. Створка полностью закрыта — а это большая часть рабочего дня для многих шкафов — расход падает до минимума, примерно до 25 процентов от максимального.
Стандартный шкаф шириной 1,8 метра с постоянным расходом вытягивает около 2500 кубометров в час непрерывно. На VAV при закрытой створке — около 625 кубометров. За российскую зиму с октября по апрель экономия набегает весомая. По данным аналогичных проектов — от 40 до 60 процентов снижение затрат на отопление вытяжного воздуха.
Для научного учреждения с двадцатью и более шкафами это означает возврат инвестиций в VAV за два-три года.
Как работает контроллер VAV
Три основных компонента: датчик положения створки, контроллер с ПИД-логикой и регулирующий клапан типа вентури или частотный привод вентилятора.
Когда вы поднимаете створку, датчик фиксирует изменение за миллисекунды. Контроллер рассчитывает необходимый расход для поддержания 0,5 м/с при данном открытии створки и регулирует клапан. Время отклика у систем HJSLab — не более 3 секунд. Параллельно термоанемометр измеряет фактическую скорость воздуха. Если отклонение превышает 10 процентов — срабатывает сигнализация.
Адаптация к российским инженерным системам

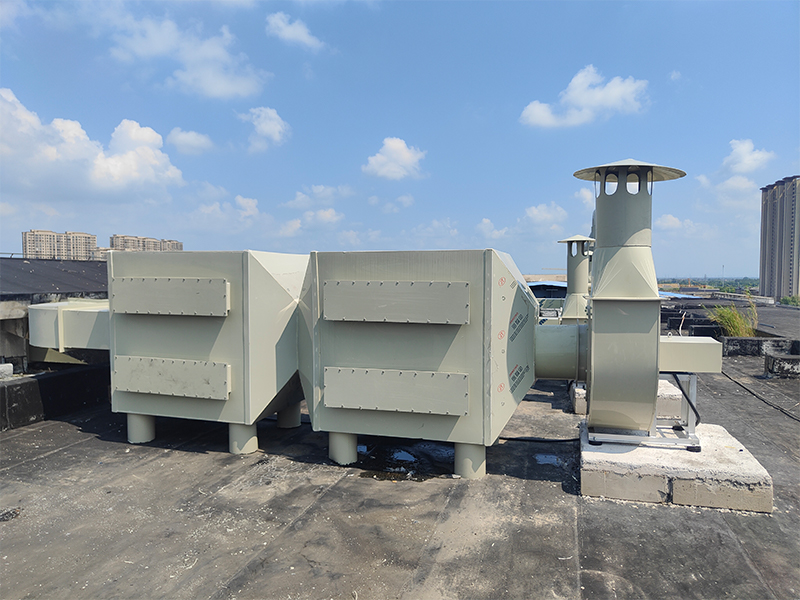

Российские научные здания, особенно советской постройки, обычно имеют централизованные системы вентиляции с крупными приточными установками. Для интеграции VAV в такие системы HJSLab использует клапаны вентури — они не зависят от давления в общем воздуховоде. Когда один шкаф открывает створку и требует больше воздуха, клапаны остальных шкафов автоматически компенсируют изменения.
Приточный вентилятор тоже нужно перевести на частотное регулирование чтобы подача соответствовала меняющейся вытяжке. HJSLab координирует установку частотных преобразователей с инженерами по ОВК.
Безопасность и соответствие ГОСТ
Российские требования по безопасности предписывают минимальную скорость воздуха 0,5 м/с при работе с открытой створкой. Система VAV полностью соответствует — она поддерживает эту скорость всякий раз когда створка открыта. Разница лишь в том что энергия не тратится впустую при закрытой створке.
Каждая установка HJSLab включает непрерывный мониторинг скорости воздуха с записью данных за 12 месяцев. Эта документация помогает российским лабораториям подтверждать соответствие требованиям при проверках.
При отключении электричества контроллер HJSLab на резервном аккумуляторе открывает клапан в максимальное положение — безопасное состояние по умолчанию.
Переоборудование существующих шкафов на VAV не требует замены самого шкафа — только установка датчика створки, контроллера и клапана вентури. Большинство переоборудований занимает один день на шкаф. Для российских научных учреждений ищущих способы сократить расходы на энергию без ущерба для безопасности VAV — одна из лучших инвестиций. Обратитесь к HJSLab за технической оценкой вашего объекта.
